Serveur flybox¶

Introduction¶

Flybox console est le logiciel de base de la flybox. Il instancie les contrôleurs du projet puis les modules de chaque contrôleur.

Lancement¶

Flybox s'exécute par défaut en mode console. Si vous voulez l'installer en tant que service Windows, merci de contacter le service technique de Linaware.

Ouvrir une fenêtre de commandes (CMD) avec les droits d'administrateur
Aller dans le dossier de base du projet à lancer (dossier qui contient le fichier flybox.xml)
Taper start flybox/console/flybox

Utilisation¶

La console flybox utilise deux modes :

mode watch : la console affiche les traces générées par les contrôleurs et les modules
mode command : la console permet la saisie de commande en lignes

Pour passer du mode watch au mode command, utiliser la touche Entrée du clavier. Le prompt de saisie de commande apparaît. Dans ce mode, les traces ne sont pas affichées dans la console. Cependant, elle continuent d'être enregistrées dans le fichier des traces.

Pour revenir au mode watch, utiliser la touche Entrée du clavier sans entrer de commande (commande vide).

Commandes générales¶

Les commandes sont destinées à tous les contrôleurs, à un contrôleur ou à un module. Le prompt indique le destinataire des commandes :

s'il est vide : la commande sera une commandes pour tous les contrôleurs
s'il contient le nom d'un controleur : la commande exéctuée par ce contrôleur

Dans cet exemple, le contrôleur mono3 exécutera les commandes du prompt.

s'il contient le nom d'un contrôleur / le nom d'un module : la commande sera exécuté par ce module

Dans cet exemple, le module USER du contrôleur mono3 exécutera les commandes du prompt.

Par défaut au démarrage, le prompt est positionné sur le premier contrôleur (qui est souvent le seul dans la plupart des projets).

Le déplacement du prompt se fait sur le même principe que le changement de dossier en mode DOS (commandes CD) :

Pour obtenir la liste des modules du contrôleur : dir
Pour se positionner depuis le contrôleur vers un module : cd nomdumodule
Pour revenir au contrôleur : cd ..
Pour revenir à tous les contrôleurs, taper encore une fois : cd ..
Pour se positionner sur un contrôleur : cd nomducontroleur

Exemple de navigation entre les modules d'un contrôleur nommé MONO3 et ses modules APIMONO3 et USER :

    # >CD MONO3
    # MONO3>CD ..
    # >CD MONO3
    # MONO3>CD APIMONO3
    # MONO3/APIMONO3>CD ..
    # MONO3>CD USER
    # MONO3/USER>

Pour obtenir la liste des modules du contrôleur : dir

    # mono3>DIR
    MODULE               CLASSNAME                      PATH
    ------               ---------                      ----
    USER                 ...hbox.access.BasicUserModule controller\users
    JOURNAL              ...tatelog.BasicStateLogModule controller\journal
    APIMONO3             ...hbox.modbus.ModbusTcpModule controller\apimono3
    MONO3FORMULES        ...s.mono3.Mono3FormulesModule controller\formules
    # mono3>

Pour obtenir la liste des contrôleurs instanciés : revenir au prompt racine (cd ..), puis dir

Commande d'arrêt de la console Flybox¶

Arrêt de la console flybox : stop ou exit ou quit

Commande pour effacer la console¶

Effacer la console : clear ou cls ou clr

Commande générique des modules¶

Chaque module possède une propriété booléenne watch qui est utilisé dans le code du module pour tracer des messages de mise au point. En affectant la valeur true à cette propriété, cela permet d'obtenir plus de traces de fonctionnement du module. La liste des traces concernées dépend du module. Par exemple, pour le module Modbus RTU, si watch est à true, les échanges avec l'équipement Modbus seront tracées (trames envoyées et trames reçues).

Pour modifier la propriété watch d'un module :

aller dans le module avec la commande cd nomdumodule
taper : watch
cette commande inverse la valeur de la propriété watch du module.

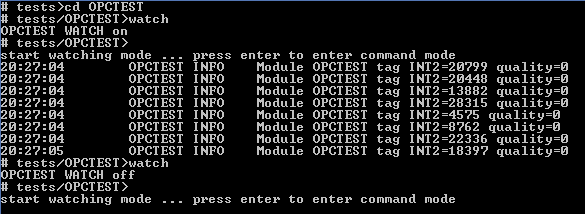

Exemple d'utilisation :
